PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆规格
扫码获取价格库存技术资料
- 品牌: pmi丝杆有900这个型号吗
- 分类: FSWC系列
- 类型:
- 属性: PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆规格，-PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆规格-PMI 1R16-05B1-1FSWC-389-471-0.018 pmi是什么滚珠丝杠 无论是哪个等级的丝杠导轨，都需要经过精确的计算和制造过程。首先，需要根据导轨的使用要求和工作条件进行计算，确定所需的丝杠导轨等级。然后，在制造过程中，需要严格控制材料的质量，并使用先进的加工设备和工艺，确保导轨的精度和平稳性。 PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆是哪-PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆规格--PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆规格-

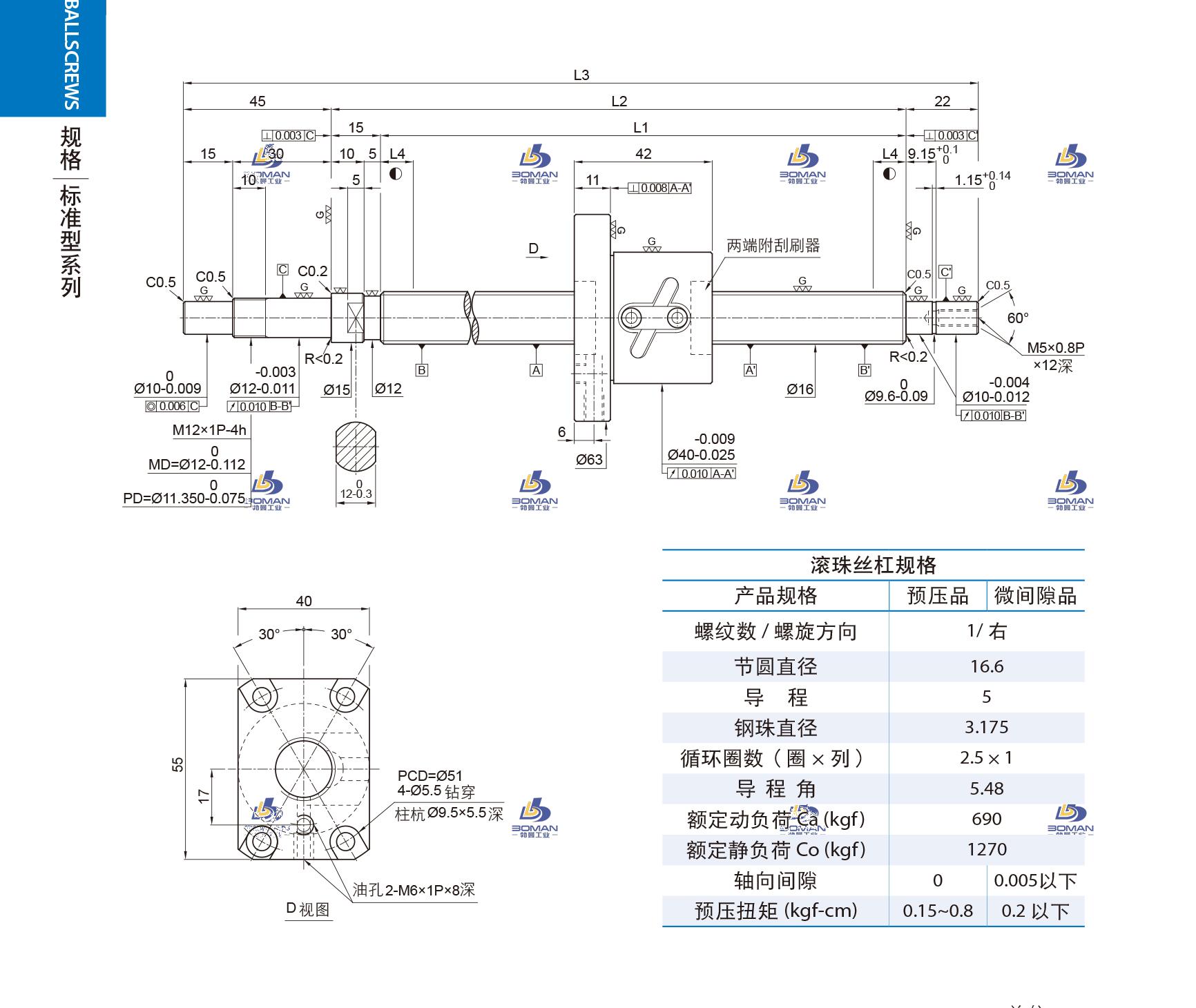

PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆规格 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | 16.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 40 |
|
| 法兰直径 | 63 |
|
| 螺母长度 | 42 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 690 |
| 额定静负载 | C0aN | 1270 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0-0.005以下 |
|
| 最大行程 | 389 |
|
| 丝杠全长 | 471 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.018 |
| 轴心跳动 | ||
| 单位重量 | kg |
PMI 1R16-05B1-1FSWC-389-471-0.018 pmi丝杆规格此型号部分数据来源于NSK W5006C-9DK1-C1Z12 辽宁nsk滚珠丝杠
